功 能
|
高低壓無線語音核相、頻率、相位、相序、驗電測試
|
|
電 源
|
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
|
|
傳輸方式
|
315MHz、433MHz無線傳輸
|
|
核相距離
|
最大約160m
|
|
顯示模式
|

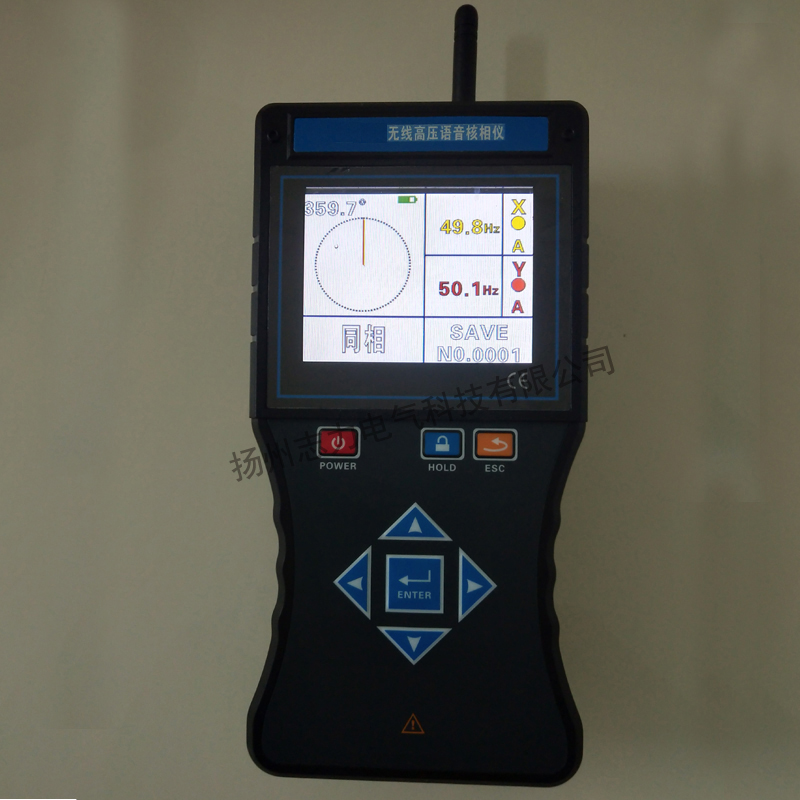

3.5寸真彩液晶屏顯示
|
|
量 程
|
核相電壓等級：AC 10V～550kV
|
|
相位：0.0°～360.0°
|
|
頻率：45Hz～75Hz
|
|
分 辨 率
|
0.1°；0.1Hz
|
|
精 度(23℃±5℃，80%RH以下)
|
相位：≤±10°
|
|
頻率：≤±2Hz
|
|
相別定性
|
同相:－30°～30°；異相: 90°～150°和210°～270°
|
|
語音功能
|
同相、異相、X信號正常、Y信號正常等語音功能
|
|
絕緣桿尺寸
|
拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)
|
|
數據存儲
|
9999組
|
|
核相方式
|
接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
|
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)
|
|
驗電指示
|
探測器“嘟--嘟--嘟”蜂鳴聲
|
|
換 檔
|
自動換檔
|
|
采樣速率
|
2次/秒
|
|
儀表尺寸
|
探測器：長寬厚145mm×60mm×48mm
|
|
接收器：長寬厚250mm×100mm×40mm
|
|
背光控制
|
按上下箭頭鍵調整背光亮度
|
|
感應強度控制
|
根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
|
|
數據保持
|
測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持
|
|
退出功能
|
按ESC鍵退出當前功能界面，返回上級目錄
|
|
數據查閱
|
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
|
|
無信號指示
|
當接收器沒有收到發射信號時動態顯示“----”符號
|
|
自動關機
|
開機約15分鐘后，儀表自動關機，以降低電池消耗
|
|
電池電壓
|
當電池電壓低于3.2V時：
探測器：電源指示燈慢閃，提醒充電；
接收端：電池電壓低符號顯示，提醒充電
|
|
額定電流
|
探測器：35mA max；接收器：300mA max
|
|
儀表質量
|
探測器：205g(含電池)
|
|
接收器：395g(含電池)
|
|
絕緣桿：1.2 kg(3米桿)、1.45kg(5米桿)
|
|

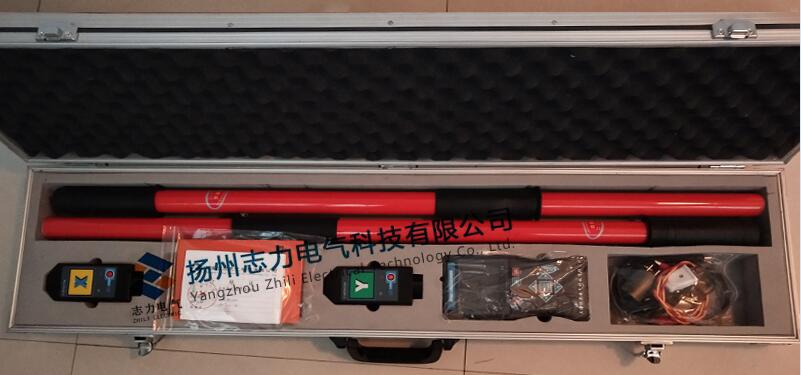

總質量：7kg(含儀表箱，配置5米桿及箱約9.8 kg)
|
|
工作溫濕度
|
-10℃～40℃；80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃；70%Rh以下
|
|
干 擾
|
無特強電磁場；無433MHz 、315MHz同頻干擾
|
|
絕緣強度
|
絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)
|
|
探測器：2000V/rms(外殼兩端之間)
|
|
接收器：2000V/rms(外殼兩端之間)
|
|
結 構
|
防滴漏Ⅱ型、IP63
|
|
適合安規
|
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
|
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
|
