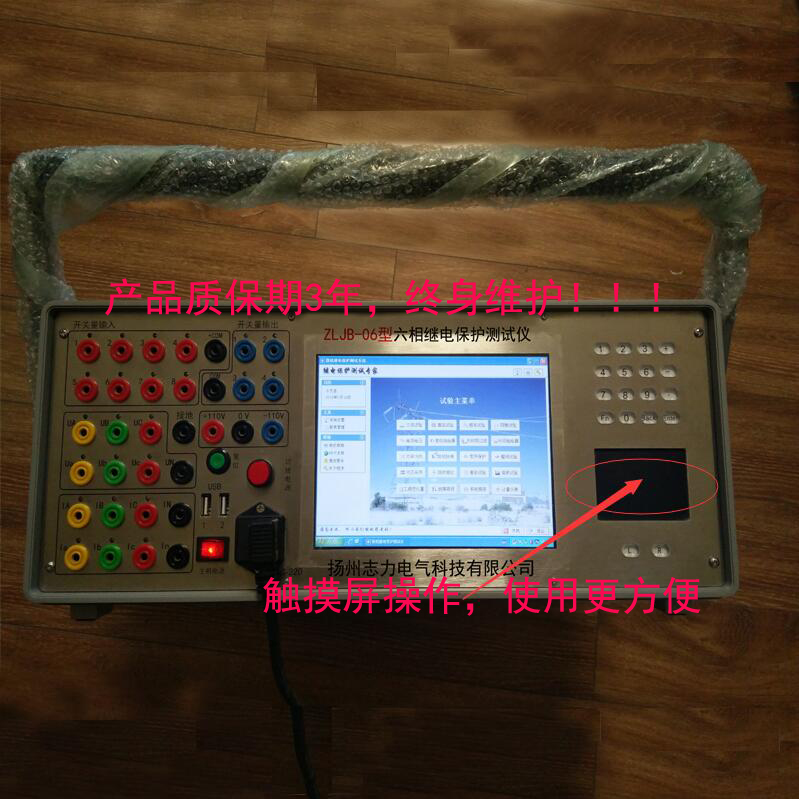

一、ZLJB-06型六微機繼電保護測試儀主要特點
1.電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
1、滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。
2) 六相具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。
2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、單機獨立運行，內置高性能工控機，主頻雙核1.7MHz，內存2G，硬盤32G，運行Windows XP操作系統。
4、國內同行業首先采用進口拉絲不銹鋼面板，亞克力鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
6、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、 可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
二、ZLJB-06型六相微機繼電保護測試儀額定參數
1、交流電流源：
幅值范圍： 6×（0-30A） 精度：0.2%
六相電流并聯輸出最大值： 180A
相電流長期允許工作值： 10A
功 率： 300VA/相
六相并聯最大功率： 900VA
六相并聯最大輸出時允許工作時間：10s
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位： 0--360° 精度：0.1°
2、直流電流源：
幅值：20A/相 功率：300VA/相 精度：0.2%
3、交流電壓源：
幅值范圍 ：6 ×（0--125V） 精度：0.2%
線電壓范圍： 0--250V
相電壓/線電壓輸出功率 ：70VA/100VA
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數： 2--20次
4、直流電壓源：
相電壓輸出幅值：0--±150V 精度：0.2%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子:
開關量輸入端子：8對
空 接 點： 1--20mA，110V 裝置內部有源
電位翻轉：0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍 1ms~9999s 測量精度 1ms
7、體積重量：
體積 470 (mm)×405 (mm)×185 (mm) 約20Kg
8、電 源：
AC220V±10% 50Hz 10A
